标准气体瓶钢印图解

标准气体瓶钢印图解。

首先茂图润达带大家了解一下钢瓶的标记规范。

(1)钢印标记应当准确、清晰、完整,打印在瓶肩或者铭牌、护罩等不可拆卸附件上;

(2)应当采用机械打印或者激光刻字等可以形成永久性标记的方法。

气瓶的钢印标记,包括制造钢印标记和定期检验钢印标记。

钢印标记打在瓶肩上时,其位置如图B-1(a)所示

打在护罩上时,如图B-1(b)所示

打在铭牌上时,如图B-1(c)所示。

钢印标记的项目和排列

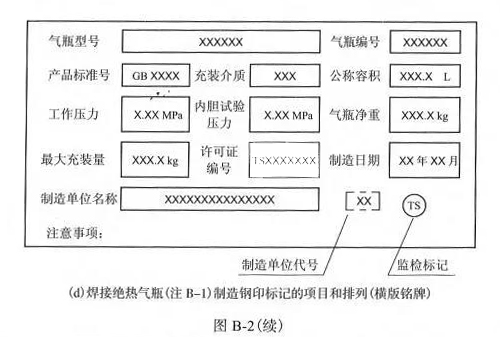

制造钢印标记的项目和排列,如图B-2(a)、图B-2(b)、图B-2(c)和图B-2(d)所示。

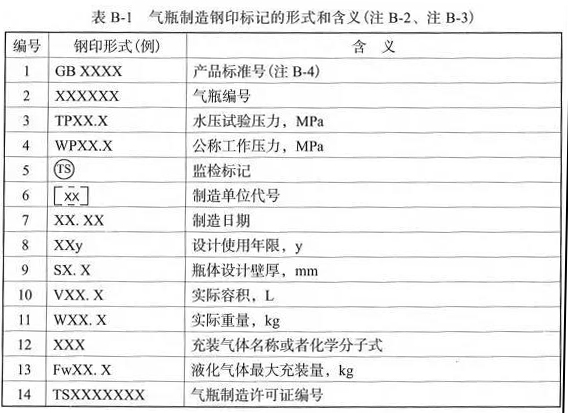

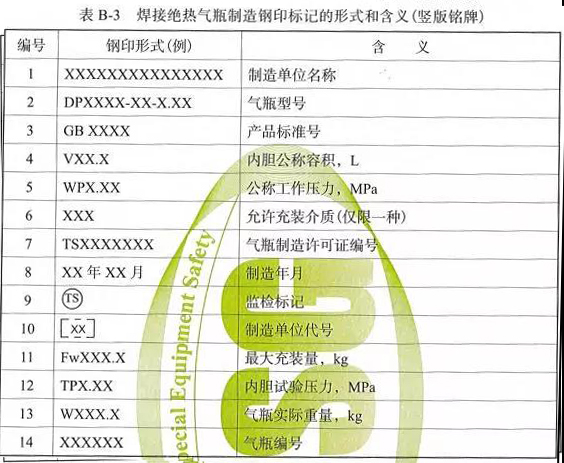

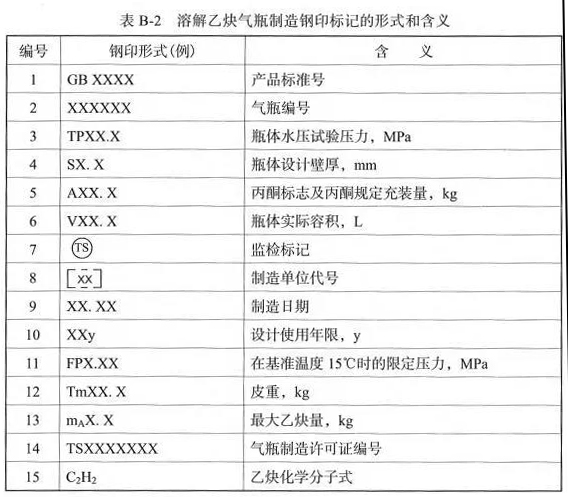

图B-2(a)、图B-2(b)、图B-2(c)的具体形式和含义分别见表B-1、表B-2、表B-3。

以上钢瓶的标记规范,可以覆盖绝大多数钢瓶的标记了。您可以对应了解下钢印标记的含义。

了解了如上钢瓶标记规范,那么标准气体钢瓶上的标记就很容易知道含义了。

其实综上所述,标准气体瓶上的钢印包含许多重要信息,这些信息被刻在气瓶瓶肩上,形成气瓶独特的“身份证”。

大概会有如下几点重要信息:

气瓶编号:气瓶制造单位的代号和编号;这是钢印标记中的重要部分,用于唯一标识每一个气瓶。

公称工作压力:这表示气瓶的公称工作压力,以兆帕(MPa)为单位。

水压试验压力:这表示气瓶的水压试验压力,以兆帕(MPa)为单位。

实际容积:这表示气瓶的实际容积,以升(L)为单位。

瓶体设计壁厚:这表示气瓶瓶体的设计壁厚,以毫米(mm)为单位。

充装量: 气瓶的实际重量和容积,这表示气瓶的充装量,以千克(kg)为单位。

另外还会有制造单位检验标记、制造年月以及监督检验标记。

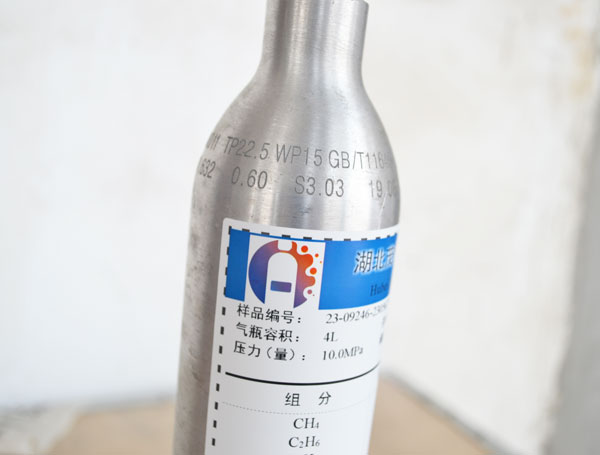

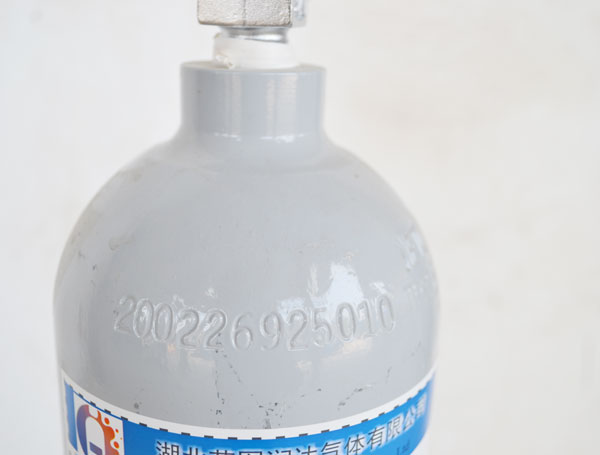

如下贴出部分茂图润达标准气体钢瓶的标记图片。
